QBF175全封闭式直线滑台

QBF175全封闭式直线滑台

  • 所属分类:QBF175
  • 浏览次数:
  • 发布日期:2022-08-17
  • 产品概述
  • 性能特点
  • 2D/3D下载
  • 文件下载

产品名称:QBF175直线滑台(又称:全封闭式滚珠丝杆模组


QBF-175产品参数

产 品 名 称

QBF-175 (单轴模组)

模组本体宽度

175mm

驱 动 方 式

滚珠丝杆

有   效  行  程

行程可定制

丝 杆

台湾TBI:2525

电     机     板

按客户要求定制

导 轨

台湾上银EGH20CA

选  配   部  件

电机、联轴器、感应器

重复定位精度

±0.02mm

电机连接方向

按客户要求定制



QBF-175直线模组可选配丝杆

品        牌

直   径

导                   程

台湾TBI原装进口丝杆

25

5

10

25

非标

全封闭皮带模组供应商

封闭式皮带滑台价格

*行程可定制

*S代表:有效行程; P代表:研磨级别; C代表:普通级别

*可按客户要求非标定制(电机)电机边板。

*详细图纸可咨询在线客服(可提供相关2D/3D图纸)

(本参数未尽事宜,其他非标定制尺寸修改不另行通知,Z终已双方确认图纸为准)

深圳市乾宝自动化设备有限公司是一家专业从事滑台模组线性模组、高速静音同步带模组,XYZ直线运动单元精密机械手滑台、伺服定位滑台,电动缸,重载丝杆滑台齿轮齿条滑台,防尘风琴罩直线滑台等直线传动系列集研发、制造、销售服务于一体的高新企业。本公司长期从事于直线传动领域,有丰富现场经验,2020年荣获高新技术企业认定。公司配备大型CNC加工中心、数控铣床、数控车床、磨床、钻床、线切割、研磨机等辅助设备;既可满足标准化量产的需求,也可依客户特殊需求进行非标加工定制。 本公司秉承“为合作伙伴创造价值”的核心价值观,并“以诚为本、以信立足、共同发展”为企业精神。通过不断的创新,升级服务和优化营销体制,坚持自助创新和自我。品牌建设,秉承不断学习,持续改进自我超越、目前与数百家企业建立了良好的合作关系,结合客户行业特点,为客户提供先进、实用、可靠的直线传动方案,我们的实力雄厚,产品规格齐全,交货期快!


直线滑台模组可应用于各类自动化生产线、自动化设备、点胶、滴塑、喷涂、码垛、分拣、包装、焊接、金属加工、搬运、上下料、装配、印刷等常见的工业生产领域,在代替人工,提高生产效率,稳定产品质量等方面都具备显著的应用价值。

深圳市乾宝自动化设备有限公司的诚信、实力和产品质量获得业界的认可。为了满足客户的设计需求,我们均可按照客户所提供的需求进行客制化生产,免费提供直线滑台模组3D/2D图纸下载及人工选型指引,以达到人性化产品技术配合,欢迎各界朋友莅临参观、指导和业务洽谈!!

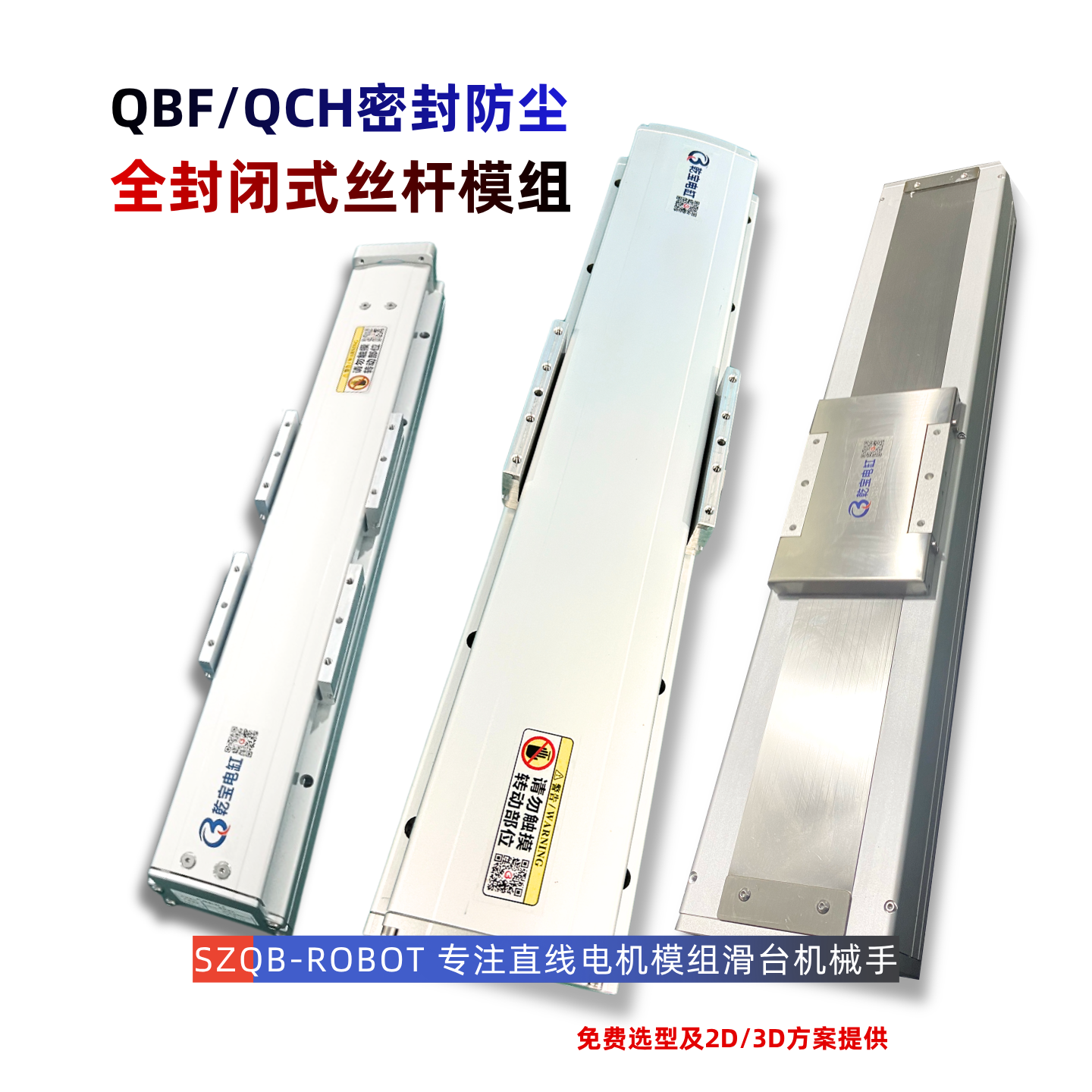

QBF-175全封闭式滚珠丝杆模组深圳乾宝滑台开发的一款高性价比,全封闭式防尘电动丝杆直线模组,采用台湾进口TBI丝杆,上银双导轨四个滑块,一体成型,高钢性铝型材结构扎实,通用性强,防护等级高(防火防油防铁屑全封闭式线性模组);具有低噪音、高精度、寿命长的特点,保障滑台模组长期运行稳定。

本体宽度175mm,Z大有效行程可达2000mm,Z大水平负载120kg,Z大垂直负载50kg。


有效行程:100mm-2000mm


Z大负载:120kg(H)/50kg(V)


定位精度:土0.02mm


QBF175文件下载

本公司产品均可提供3D/2D图纸,行程按需定制,可多样化组合!

支持非直连式电机定制(左折/右折/下折等)如下载中心未能正常下载,可联系在线客服或联系18566589982协助您选型下载~
