产品名称：QBH85半封闭式直线导轨滑台

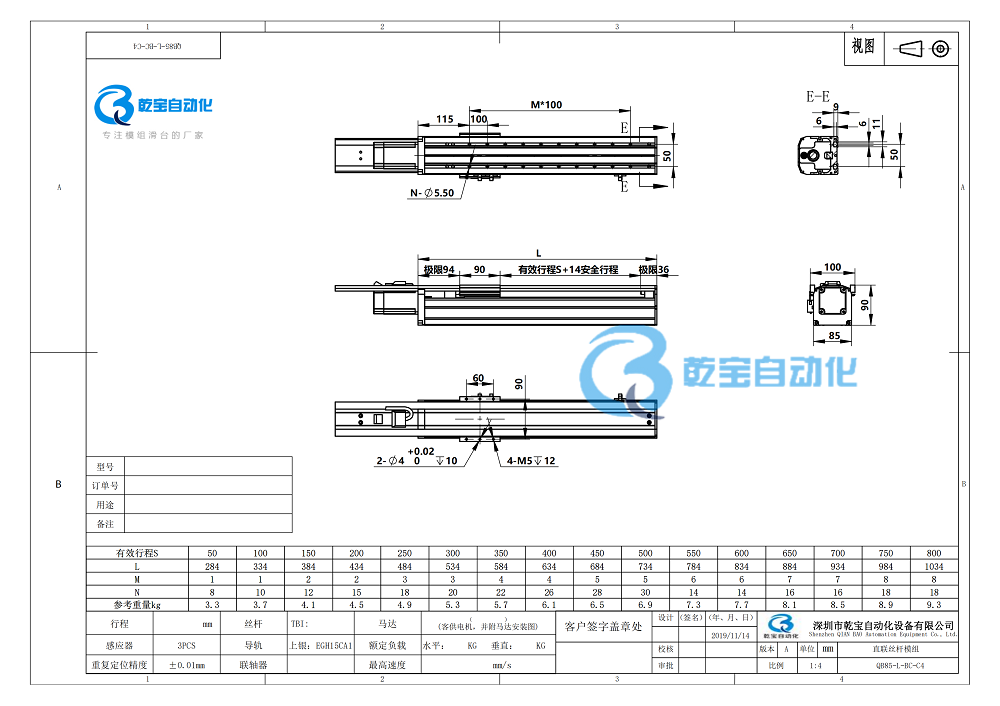

参考图纸：

直线滑台模组可应用于各类自动化生产线、自动化设备、点胶、滴塑、喷涂、码垛、分拣、包装、焊接、金属加工、搬运、上下料、装配、印刷等常见的工业生产领域，在代替人工，提高生产效率，稳定产品质量等方面都具备显著的应用价值。

深圳市乾宝自动化设备有限公司的诚信、实力和产品质量获得业界的认可。为了满足客户的设计需求，我们均可按照客户所提供的需求进行客制化生产，免费提供直线滑台模组3D/2D图纸下载及人工选型指引，以达到人性化产品技术配合，欢迎各界朋友莅临参观、指导和业务洽谈！！

深圳市乾宝自动化设备有限公司是一家专业从事滑台模组、线性模组、高速静音同步带模组，XYZ直线运动单元、精密机械手滑台、伺服定位滑台，电动缸，重载丝杆滑台，齿轮齿条滑台，防尘风琴罩直线滑台等直线传动系列集研发、制造、销售服务于一体的高新企业。本公司长期从事于直线传动领域，有丰富现场经验，2020年荣获高新技术企业认定。公司配备大型CNC加工中心、数控铣床、数控车床、磨床、钻床、线切割、研磨机等辅助设备；既可满足标准化量产的需求，也可依客户特殊需求进行非标加工定制。 本公司秉承“为合作伙伴创造价值”的核心价值观，并“以诚为本、以信立足、共同发展”为企业精神。通过不断的创新，升级服务和优化营销体制，坚持自助创新和自我。品牌建设，秉承不断学习，持续改进自我超越、目前与数百家企业建立了良好的合作关系，结合客户行业特点，为客户提供先进、实用、可靠的直线传动方案，我们的实力雄厚，产品规格齐全，交货期快！

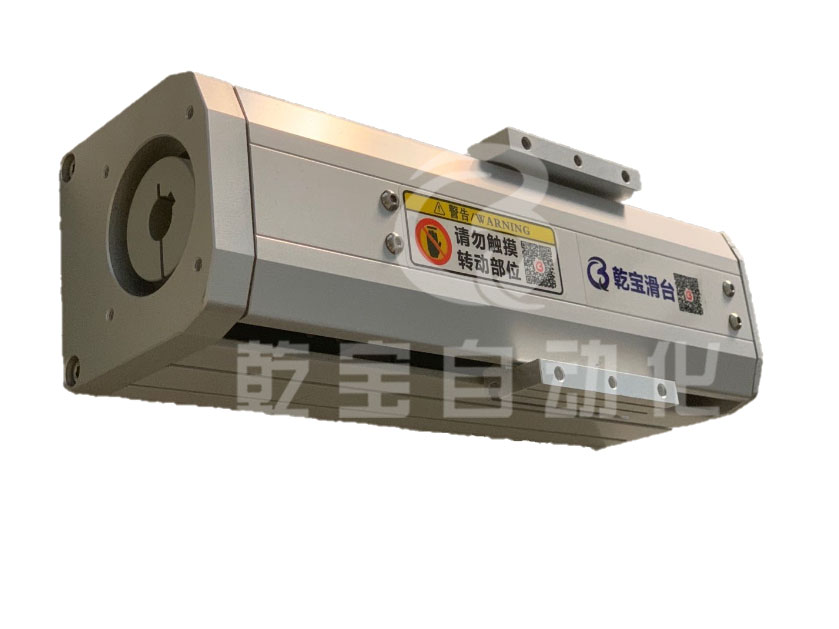

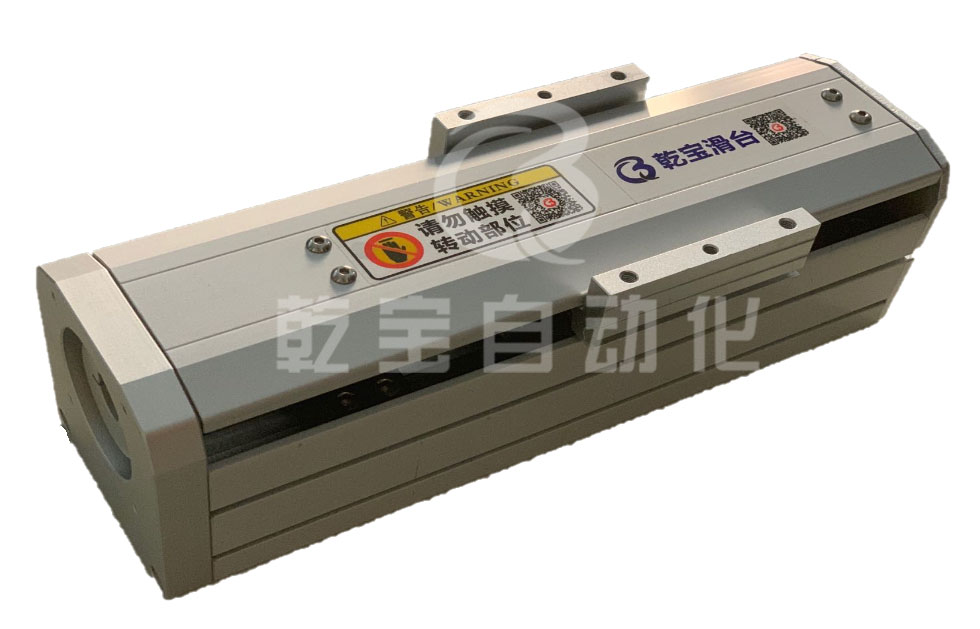

QB-85半封闭滚珠丝杆模组，是深圳乾宝自主研发的一款微型电动滚珠丝杆直线滑台，采用台湾进口TBI丝杆和上银导轨，结构扎实，通用性强；具有低噪音、高精度、寿命长的特点，保障模组长期运行顺畅稳定。

本体宽度85mm，有效行程可达1050mm，水平负载30kg，垂直负载10kg。

有效行程：50mm-1050mm

支持负载：30kg(H)/10kg(V)

定位精度：土0.02mm

最高速度：1000mm/s

QBH85丝杆模组3D文件下载

本公司产品均可提供3D/2D图纸，行程按需定制，可多样化组合！

支持非直连式电机定制（左折/右折/下折等）如下载中心未能正常下载，可联系在线客服或联系18566589982协助您选型下载~
